通過外部的高低電平控制蠕動泵的啟停。
在切斷電源狀態下，參照圖14、圖15，接好電路，將DB15接口連接到泵的背部接口上

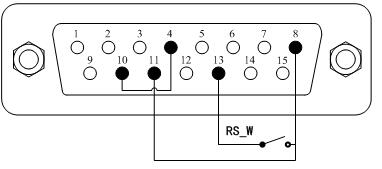

圖14 電平模式外部12V供電接線圖
圖15 電平模式內部12V供電接線圖
打開電源開關，LED數碼管顯示數字
按MODE鍵將模式切換到電平模式
按加減鍵調整到要設定的轉速
按方向鍵調整轉動方向
閉合外部RS_W的開關，泵按照設定的轉速運轉；斷開外部RS_W的開關，泵停止運轉
注：由時間分配器控制分裝，使用這種模式！
