★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
功能及特點
■雷弗微量注射泵G3030-1S主要適用于微量液體的高精度連續傳輸、稀釋、分配等;
■額定行程30mm，標準模式3000步，微步模式達24000步;
■步進電機驅動，滑軌配合絲杠傳動，機械換向，具有較高的傳輸穩定性和精度;
■可裝卡50μl～5ml容量的玻璃進樣器，線速度范圍寬泛;
■閥體和液路材質具有優良的化學特性，適應各種中性及腐蝕性溶液;
■LED燈動態顯示注射器活塞位置及閥門狀態;
■使用方式多樣，即可通過外部信號控制，也可通過PC端通訊控制或脫機自動運行;
■步進電機驅動，滑軌配合絲杠傳動，機械換向，具有較高的傳輸穩定性和精度;
■可裝卡50μl～5ml容量的玻璃進樣器，線速度范圍寬泛;
■閥體和液路材質具有優良的化學特性，適應各種中性及腐蝕性溶液;
■LED燈動態顯示注射器活塞位置及閥門狀態;
■使用方式多樣，即可通過外部信號控制，也可通過PC端通訊控制或脫機自動運行;
技術參數
• 線速度范圍：0.005mm/s~25mm/s
• 運行時間：1.2秒~100分鐘（額定行程）
• 液量準確度：誤差≤1%（額定行程）
• 液量準確度：CV值≤0.05%（額定行程，25℃去離子水，1ml注射器）
• 供電電源： DC 24V/1.5A
• 適用注射器：50μl/100μl/250μl/500μl/1ml/2.5ml/5ml
• 額定行程：30mm
• 控制分辨率：標準模式3000步，微步模式24000步（額定行程）
• 注射器接口：1/4-28UNF內螺紋

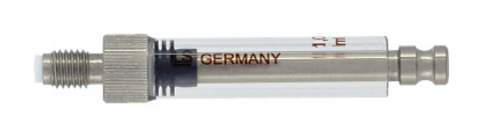

• 注射器材質： 硼硅酸鹽玻璃針筒、不銹鋼推桿、聚四氟乙烯活塞
• 活塞驅動：步進電機驅動，滑軌配合絲杠傳動，正交編碼檢測丟步

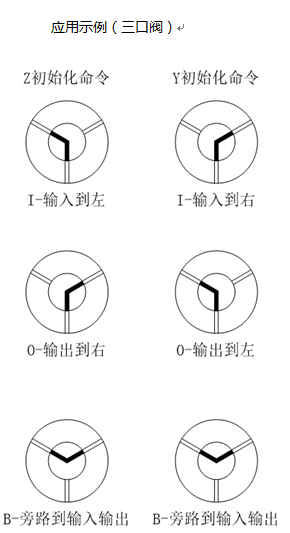

• 換向閥 標配：120°3口； 可定制：90°4口/ T型3口/無閥等
• 閥換位時間：≤250毫秒（相鄰兩閥之間）
• 閥體材質：聚四氟乙烯、聚三氟氯乙烯
• 閥路接口：1/4-28UNF內螺紋
• 信號輸入：2路TTL電平信號輸入
• 信號輸出：3路TTL電平信號輸出

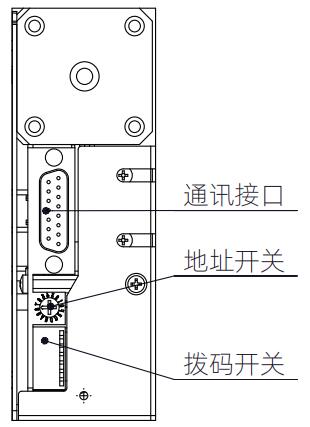

• 通信接口： RS485/RS232
• 通訊協議：DT協議、OEM協議
• 通訊波特率：9600bps/38400bps可設置
• 參數設置：7位撥碼開關
• 鏈?zhǔn)酵ㄓ崳?多支持15個泵通訊，無需轉換器實現RS232和RS485的轉換
• 固件升級： 通過電腦RS232接口升級
• 狀態顯示：12段LED顯示運行狀態
• 編程功能： 斜坡、截止速度、間隙補償、注射速度、循環、實時終止移動和延遲、錯誤檢測、閥門旋轉選擇、15組運行方式存儲
• 工作環境： 溫度15℃~40℃，相對濕度＜80%
• 存儲環境：溫度 -20℃～65℃
• 外形尺寸：110×44.5×127mm（長×寬×高）
• 重量：1.23kg
注射器流量參數
|
注射器容量
|
小流量（ml/min）
|
大流量（ml/min）
|
|
50μl
|
0.0005
|
2.5
|
|
100μl
|
0.0010
|
5
|
|
250μl
|
0.0025
|
12.5
|
|
500μl
|
0.005
|
25
|
|
1ml
|
0.010
|
50
|
|
2.5ml
|
0.025
|
125
|
|
5ml
|
0.05
|
250
|
以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。

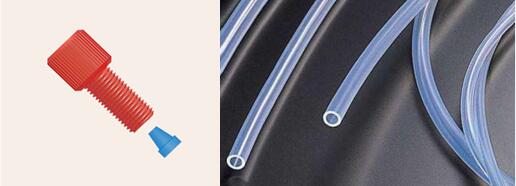

管接頭及管路
管接頭及管路
|
名稱
|
規格
|
材質
|
|
螺紋倒錐接頭
|
1/4-28UNF
|
PTFE
|
|
傳輸管路
|
0.5×1.6mm
|
PTFE
|
|
1.0×1.6mm
|
||
|
1.6×3.2mm
|

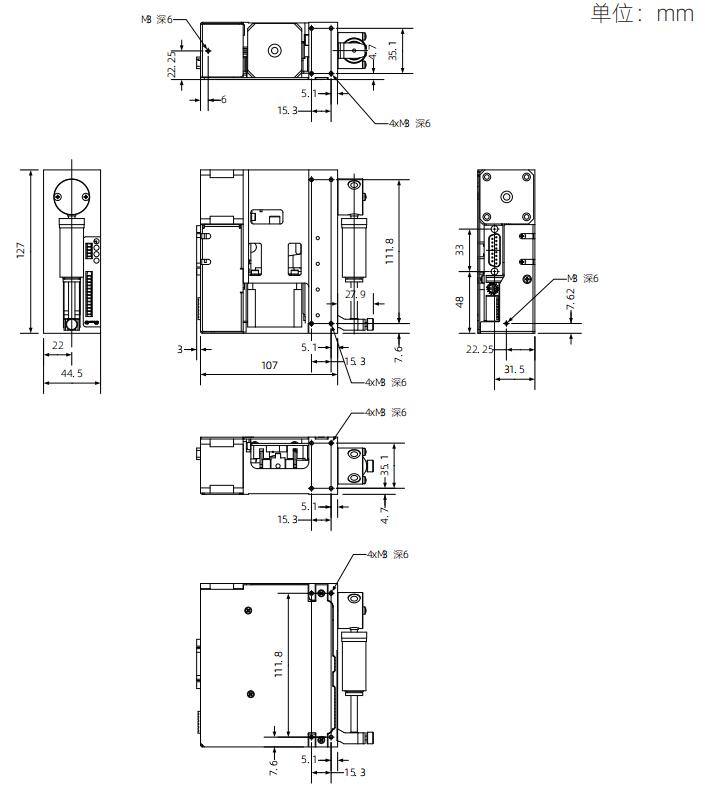

外形尺寸圖（單位：mm）
